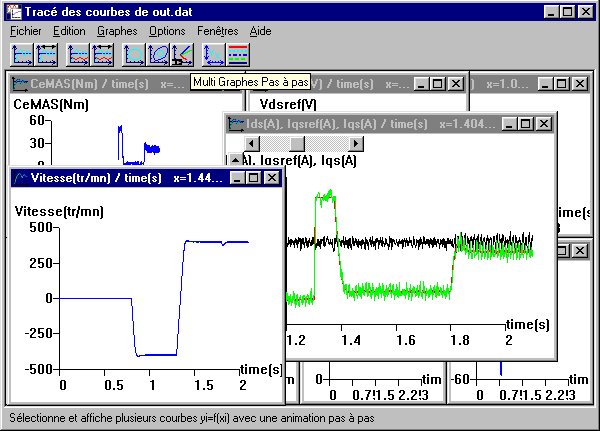

GRAPH
Logiciel permettant d'afficher les
courbes issues de la simulation.
NOUVEAU Version gratuite (freeware)
Télécharger Graph.zip
(taille 264 kO avec fichier de données exemple)
Utilisation :Graph.exe nom_de_fichier.dat
Il accepte des fichiers de données standards et
s'adapte dynamiquement au nombre de variables contenues et à la longueur
des vecteurs. Il permet d'afficher une ou plusieurs grandeurs en fonction
d'une autre colonne (le temps généralement) ainsi que de tracer
ces grandeurs sur un diagramme polaire et d'en faire l'
animation en fonction du temps.
L'apport pédagogique
de ce logiciel concerne par exemple la visualisation des "vecteurs" flux
statorique et rotorique d'une machine asynchrone
en fonctionnement naturel ou commandé, avec la mise en évidence
de l'angle interne qui est une notion
difficilement assimilable pour cette machine.
