Power Designer

(+ 6000 lines of source code) Software with graphical environnement for editing and simulating power systems (Load flow, Transient stability, fault analysis). The software includes an online help and has been developped within my electrical engineer qualification projet. it is still in use in the Ecole Nationale Polytechnique in practical workshop (TP) for teaching state engineer students.
  • NEW Free version (freeware) Download powerd.zipdownload   (size 1 MO)

  • The dissertation : "Projet de Fin d'Etudes" (it contains the software documentation)
    Download pfe_baghli.pdfdownload   (size 734 kO)

  • GraphD : logiciel de visualisation graphique (inclu dans Power Designer) des grandeurs internes des alternateurs lors de l'étude de la stabilité transitoire du réseau de puissance à l'aide de Power Designer.

Click for a zoom

MASVECT

(+ 11000 lines of source code "compatibilty : W9x - W2000 - Wxp") Simulation software of induction motors with multiple kinds of control (DTC, vector flux control _stator and rotor_…) and controllers (classical, fuzzy, neural networks). It takes into account multiple machine models (ex. rotor modelisation for simulating rotor faults : bar breakage, end ring). Identification with multiple methods : Genetic algorithms, Particle Swarm Optimisation...
It is still in use in the laboratoiry GREEN-UHP
  • New : freeware (exec file only) Download masvect.zipdownload  (Size 625 kO with example files of induction motors)
    NO "how to use" HELP WILL BE PROVIDED

  • Attention si vous êtes en configuration française de Windows, il faut changer les propriétés de Windows (préférences régionales, symboles décimal en "." et non pas en ",") sinon vous aurez un message d'erreur concernant ces nombres.
  • You also have to download the data viewing tools Graph V2

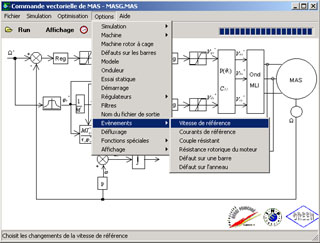

Click for a zoom


Graph

Logiciel  permettant d'afficher les courbes issues de la simulation. Il accepte des fichiers de données standards et s'adapte de façon dynamique au nombre de variables contenues et à la longueur des vecteurs. Il permet d'afficher une ou plusieurs grandeurs en fonction d'une autre colonne (le temps par exemple) ainsi que de tracer ces grandeurs sur un diagramme polaire et d'en faire l'animation en fonction du temps . L'apport pédagogique de ce logiciel concerne par exemple la visualisation des "vecteurs" flux statorique et rotorique d'une machine asynchrone en fonctionnement naturel ou commandé, avec la mise en évidence de l' angle interne qui est une notion difficilement assimilable pour cette machine.

NOUVEAU Version gratuite (freeware)

Télécharger Graph.zipdownload  (taille 264 kO avec fichier de données exemple)

Utilisation : Graph.exe  nom_de_fichier.dat

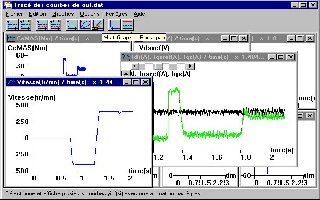

Click for a zoom

Graph V2

New version of Graph with Drag & Drop capabilities, different options of zoom. Handle many data files with the possibility of refreshing curves using real time changing data files.
View multiple curves (of different data files) within the same graph.
Copy the drawing into WMF format for Word or...
FFT is in implementation progress.

Version gratuite (freeware)

Download Graph2.zipdownload  (size 560 kO with data file example)

Usage : Graph.exe  datafile.dat
Cliquer pour un agrandissement
